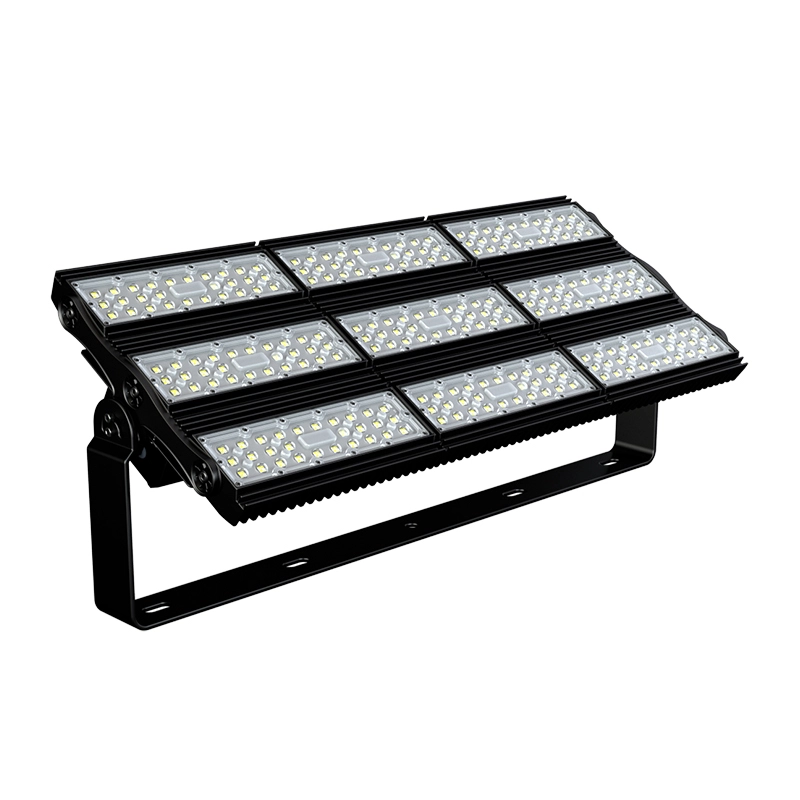

كشاف ليد لملاعب كرة القدم CHZ-FL21A

FL21A sports field lighting is available in 100W, 200W, 300W, 400W, 480W, 600W, 800W and 900W. Its ultra-high luminous flux can reach 130,500 lumens, making it suitable for lighting large areas such as large sports fields, docks, airports, etc. Up to five different beam angles ensure uniform field lighting and reduce glare. Its unique finned aluminum heat sink effectively increases the heat dissipation area and airflow channel, reduces the operating temperature of the LED chip, and thus slows down light decay. In addition, accessories such as glare shields and aiming devices are also available, making it an ideal sports field lighting fixture.

Product Features

Watts: 100W, 200W, 300W, 400W, 480W, 600W, 800W and 900W
Light Efficiency up to 145lm/w
IP66 and IK10 rated
10KV surge protection device, 20KV SPD is optional
Asymmetrical or symmetrical light distribution for sports court lighting
Installation adjustment of 270° with each step 10°
Laser pen is optional for creating a rational layout plan for luminaires
CE, CB, ROHS, IP66, IK10, LM80, TM-21, IEC62471
Smart Control: 0-10V, DALI Dimming, DMX512, Zigbee, LoRa
Accessories: Glass cover, Safety chain, Laser pen, Visor, 304 conduit, Protective cover

MODEL:

CHZ-FL21A

LED CHIPS:

LUMILEDS 3030 / 5050 / 3737

COLOR TEMPERATURE:

4000K / 5000K / 5700K / 6500K

DRIVERS:

INVENTRONICS

BEAM ANGLE:

30° / 60° / 90° / 60x90° / النوع II / النوع III / النوع IV / النوع V / غير متماثل 60 درجة

REGULATION:

1-10 فولت/دالي/مؤقت

VOLTAGE:

100 - 277 فولت تيار متردد، 50/60 هرتز

POWER FACTOR:

> 0.95

ELECTRICAL CATEGORY:

الدرجة الأولى الدرجة الثانية

MATERIALS:

AL الإسكان / عدسة الكمبيوتر

LIFETIME / WARRANTY:

50.000 ساعة / 5 سنوات

WORKING ENVIRONMENT:

- 40ºC ~ + 50ºC / 10%-90%RH

PROTECTION(IP - IK - KV):

IP66 - IK08 - 10KV

LUMEN:

120LM/W / 145LM/W

CERTIFICATIONS:

CB CE ROHS ISO9001 ISO14001 ISO50001 ISO45001

استفسار

أكتب مراجعة

المعلمات

نموذج رقم.	السلطة (W)	رقائق	رقائق الكمية	رقائق S/P	التجويف (Lm/W)	شعاع زاوية	الحجم (الطول × العرض × الارتفاع) مم
FL21A-100W	100W	SMD3030	99	11P9S	>120	30° / 60° / 90° / 60×90° / TYPE II / TYPE III / TYPE IV / TYPE V	298×145×94
FL21A-200W	200W	SMD3030	198	11P9S	>120	30° / 60° / 90° / 60×90° / TYPE II / TYPE III / TYPE IV / TYPE V	326×277×118
FL21A-300W	300W	SMD3030	297	11P9S	>120	30° / 60° / 90° / 60×90° / TYPE II / TYPE III / TYPE IV / TYPE V	326×402×118
FL21A-400W	400W	SMD3030	396	11P9S	>120	30° / 60° / 90° / 60×90° / TYPE II / TYPE III / TYPE IV / TYPE V	613×279×118
FL21A-480W	480W	SMD3030	396	11P9S	>120	30° / 60° / 90° / 60×90° / TYPE II / TYPE III / TYPE IV / TYPE V	613×279×118
FL21A-600W	600W	SMD3030	594	11P9S	>120	30° / 60° / 90° / 60×90° / TYPE II / TYPE III / TYPE IV / TYPE V	613×404×118
FL21A-800W	800W	SMD3030	792	11P9S	>120	30° / 60° / 90° / 60×90° / TYPE II / TYPE III / TYPE IV / TYPE V	613×535×156
FL21A-900W	900W	SMD3030	891	11P9S	>120	30° / 60° / 90° / 60×90° / TYPE II / TYPE III / TYPE IV / TYPE V	896×405×156
FL21A-100W	100W	SMD5050	28	14P2S	>145	30° / 60° / 90° / 60×90° / TYPE II / TYPE III / TYPE IV / TYPE V	298×145×94
FL21A-200W	200W	SMD5050	56	14P2S	>145	30° / 60° / 90° / 60×90° / TYPE II / TYPE III / TYPE IV / TYPE V	326×277×118
FL21A-300W	300W	SMD5050	84	14P2S	>145	30° / 60° / 90° / 60×90° / TYPE II / TYPE III / TYPE IV / TYPE V	326×402×118
FL21A-400W	400W	SMD5050	112	14P2S	>145	30° / 60° / 90° / 60×90° / TYPE II / TYPE III / TYPE IV / TYPE V	613×279×118
FL21A-480W	480W	SMD5050	140	14P2S	>145	30° / 60° / 90° / 60×90° / TYPE II / TYPE III / TYPE IV / TYPE V	613×279×118
FL21A-600W	600W	SMD5050	168	14P2S	>145	30° / 60° / 90° / 60×90° / TYPE II / TYPE III / TYPE IV / TYPE V	613×404×118
FL21A-800W	800W	SMD5050	196	14P2S	>145	30° / 60° / 90° / 60×90° / TYPE II / TYPE III / TYPE IV / TYPE V	613×535×156
FL21A-900W	900W	SMD5050	224	14P2S	>145	30° / 60° / 90° / 60×90° / TYPE II / TYPE III / TYPE IV / TYPE V	896×405×156
FL21A-100W	100W	SMD3737	36	2P18S	>120	غير متماثلة 60 درجة	298×145×94
FL21A-200W	200W	SMD3737	72	2P18S	>120	غير متماثلة 60 درجة	326×277×118
FL21A-300W	300W	SMD3737	108	2P18S	>120	غير متماثلة 60 درجة	326×402×118
FL21A-400W	400W	SMD3737	144	2P18S	>120	غير متماثلة 60 درجة	613×279×118
FL21A-480W	480W	SMD3737	180	2P18S	>120	غير متماثلة 60 درجة	613×279×118
FL21A-600W	600W	SMD3737	216	2P18S	>120	غير متماثلة 60 درجة	613×404×118
FL21A-800W	800W	SMD3737	288	2P18S	>120	غير متماثلة 60 درجة	613×535×156
FL21A-900W	900W	SMD3737	324	2P18S	>120	غير متماثلة 60 درجة	896×405×156

منتج الميزات

1) اتجاه الإسقاط قابل للتعديل؛
2) مع مادة ADC-12 المصبوبة بالقالب، يتمتع مصباح Agility الجديد بتبديد حرارة رائع وعمر افتراضي طويل؛
3) كابل مطاطي 3*1.0 مم² مُدرج في قائمة VDE/UL مع محطة ضغط على البارد؛
4) مجموعة واسعة من حزمة مخرجات اللومن من 11,000 لومن إلى 130,500 لومن، استهلاك طاقة أقل بنسبة 50% من الضوء التقليدي؛
5) مجموعات من برامج التشغيل المختلفة، والأقواس المتصاعدة، والوحدات والحواجز تسمح بالتجميع السريع بناء على طلب العملاء؛
6) مع رقائق LED مختلفة للخيار، SMD3030/ SMD5050/ SMD3737، للوصول إلى نظام بصري مختلف، مثل 30°/60°/90°/TYPE V، غير متماثل 60°، TYPE II/ TYPE III /TYPE IV/ TYPE V لتتناسب مع التطبيقات المختلفة.

اتجاه إسقاط قابل للتعديل؛

بفضل مادة ADC-12 المصبوبة، يتمتع مصباح Agility الجديد بتبديد رائع للحرارة وعمر افتراضي طويل؛

كابل مطاطي مقاس 3*1.0 مم² مُدرج في قائمة VDE/UL مع طرف مضغوط على البارد؛ مجموعة واسعة من حزمة مخرجات اللومن من 11,000 لومن إلى 130,500 لومن، واستهلاك طاقة أقل بنسبة 50% من مصادر الضوء التقليدية.

تسمح مجموعات المحركات المختلفة وأقواس التثبيت والوحدات والحواجز بالتجميع السريع من جانب العملاء حسب الحاجة؛

OUTLINE DRAWING(MM)

LIGHT DISTRIBUTION CURVE

التطبيقات

يستخدم على نطاق واسع في بعض المناطق مثل الساحة والمستودعات وورشة العمل والرف والسوبر ماركت والميناء البحري وملعب الاستاد الداخلي أو الخارجي وما إلى ذلك.
